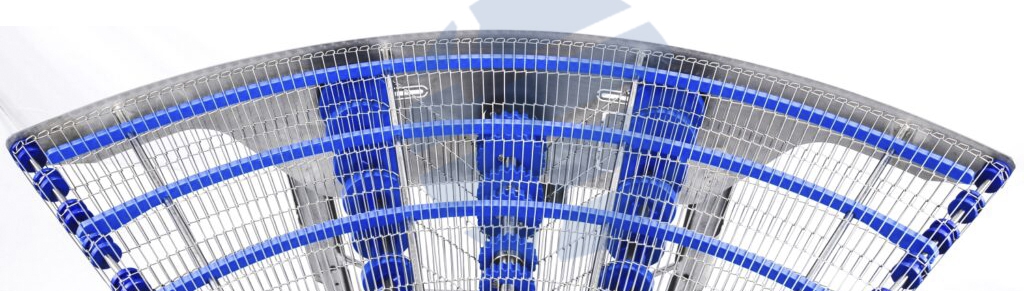

Flex-Turn® Kurvenförderer

Die hygienische Art, um Kurven zu transportieren

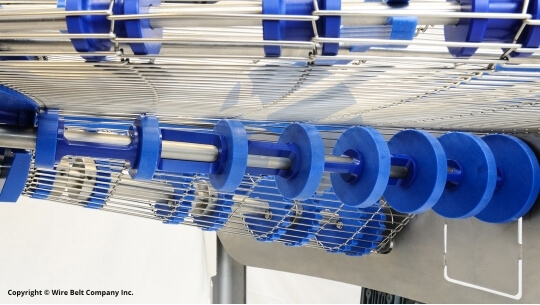

Die praxiserprobten und zuverlässigen Flex-Turn® Kurvenförderer transportieren Ihre Produkte während der Verarbeitung schonend um Kurven herum, ohne dabei die Ausrichtung zu verändern. Sie bieten kleinstmögliche Produktübergabe bei angrenzenden Förder- und Prozessanlagen. Durch sanften, stets gleichmäßigen Transport werden Beschädigungsrisiken an empfindlichen Produkten minimiert. Die kompakte Bauweise bietet Problemlösungen für Produktionsanlagen in engen Räumlichkeiten.

Ein Angebot anfordern Rufen Sie uns jetzt an

Merkmale und Vorteile


  • Schonender Umgang minimiert Produktschäden  FLEX-TURN_OVERVIEW_IMAGE_340x338.jpg
  • Einfache Anwendung, Reinigung und Wartung
  • Ausführungen in Edelstahl und UHMW-PE
  • Einstellbare Standardhöhe von 870 - 1070mm
  • Bandgewindigkeit bis zu 11m/ Minute


Die Flex-Turn® Baureihe bietet eine Auswahl an unterschiedlichen Größen, Bandbreiten und Konfigurationen für nahezu jeden Anwendungsbereich. Kurvenradien von 90° oder 180° sind unser Standard, aber auch Zwischenradien von 45° bis 180° sind problemlos verfügbar.


Unsere Flex-Turn® Kurvenförderer sind in drei verschiedenen Ausführungen erhältlich:
  • Die 600er-Serie der Flex-Turn® Kurvenförderer ist eine Anlage mit einem offenen aus Edelstahl gefertigten Rahmen und verfügt über Führungsschienen aus Polyethylen. Die offene Struktur ermöglicht einfaches Entfernen von Schmutz und bietet erleichterte Reinigung.
  • Die 700er-Serie der Flex-Turn® Kurvenförderer besteht aus einer festen Polyethylen Oberfläche. Diese verhindert, dass das Produkt hindurchfällt oder sich in den Strängen des Fördergurtes verstrickt.
  • Die 800er-Serie der Flex-Turn® Kurvenförderer bietet eine feste Bandoberfläche sowie Führungsschienen aus Edelstahl und ist damit insbesondere für Anwendungen in der Fleischverarbeitung geeignet.

Technische Spezifikationen


Mit insgesamt dreizehn verschiedenen Bandgrößen, Rechts- und Linksausrichtung sowie Radien zwischen 45° bis 180° jeweils auswählbar, gibt es Flex-Turn® Kurvenförderer für nahezu jeden Anwendungsbereich. Unsere Standardantriebe und Steuerungen verfügen über IP66-Gehäuseschutz und OS2-Oberflächenschutz (nur Antrieb) und sind damit für intensive Abwaschverfahren geeignet. Auf Wunsch konfigurieren wir kundenspezifische Systeme für individuelle Anforderungen.
Ein Frequenzumrichter (VFA) kann für den Antrieb eingebaut werden, so dass Start/Stopp-Funktionen und Geschwindigkeitssteuerungen möglich sind. Normalerweise wird der VFA in unserem standardmäßigen Bedienpanel mit Gehäuse komplett aus Edelstahl und inklusive Notausschalter verbaut. Alternativ ist eine Invertek E3 Optidrive-Steuerung mit Kunststoffgehäuse und ohne Notausschalter lieferbar.

Standardmäßig werden Flex-Turn® Kurvenförderer mit höhenverstellbaren Stützfüßen mit Befestigungslöchern ausgeliefert. Optional sind sie auch mit verriegelbaren Lenkrollen inklusive Bremsen lieferbar.


Material

Die Anlagen-Rahmenkonstruktion ist aus Edelstahl.
Die Auflagefläche besteht aus lebensmitteltauglichem blauem Polyethylen.


Lieferbare Größen

Drei Innenradien sind erhältlich, jeweils mit einer Auswahl an unterschiedlichen Bänderbreiten:

Model 616, 716 & 816 Spezifikationen
Gurtbreite Innenradius   verfügbare Winkel
254 mm 406 mm 45° - 180°
406 mm 406 mm 45° - 180°
610 mm 406 mm 45° - 180°
864 mm 406 mm 45° - 180°
1092 mm 406 mm 45° - 90°
1270 mm 406 mm 45° - 90°
  • Tragfähigkeit von 12 kg/m2 bei Bandgeschwindigkeiten zwischen 3 bis 11 m/Minute am Innenradius.
  • Verwendeter Gurt ist unser Flat-Flex® Kurvenband mit ca. 10 mm Neigung am Innenradius und bis zu 19 mm außen, Drahtdurchmesser 1,83 mm.
  • Übergaberollendurchmesser: 38 mm



Model 632, 732 & 832 Spezifikationen
Gurtbreite Innenradius verfügbare Winkel
381 mm 812 mm 45° - 180°
622 mm 812 mm 45° - 180°
864 mm 812 mm 45° - 180°
  • Tragfähigkeit von 12 kg/m2 bei Bandgeschwindigkeiten zwischen 3 bis 11 m/Minute am Innenradius.
  • Verwendeter Gurt ist unser Flat-Flex® Kurvenband mit ca. 10 mm Neigung am Innenradius und bis zu 19 mm außen, Drahtdurchmesser 1,83 mm.
  • Übergaberollendurchmesser: 38 mm



Model 680, 780 & 880 Spezifikationen
Gurtbreite Innenradius verfügbare Winkel
400 mm 800 mm 45° - 180°
600 mm 800 mm 45° - 180°
900 mm 800 mm 45° - 90°
1000 mm 800 mm 45° - 90°
  • Speziell entworfen für den Transport von kleineren, empfindlichen Produkten.
  • Tragfähigkeit von 9 kg/m2 bei Bandgeschwindigkeiten zwischen 3 bis 11 m/Minute am Innenradius.
  • Verwendeter Gurt ist unser Flat-Flex® Kurvenband mit ca. 6,5 mm Neigung am Innenradius und bis zu 10,5 mm außen, Drahtdurchmesser 1,6 mm.
  • Übergaberollendurchmesser: 25 mm

Gewährleistung und Ersatzteile

Sämtliche Wire Belt-Förderanlagen werden mit 12-monatiger Gewährleistung auf Teile und Verarbeitung ausgeliefert.

Darüber hinaus bieten wir optional eine Reihe von empfohlenen Ersatzteilen an; Einzelheiten gerne auf Anfrage.

Bitte wenden Sie sich an unseren technischen Vertrieb, Telefon: +49 (0)38823 5445-0 oder per E-Mail: sales@wirebelt.de, um die für Ihre Zwecke beste Lösung zu finden. Sehr gerne widmen wir uns Ihren Konzepten, Entwürfen und Zeichnungen, um Ihnen exakt diejenige innovative Lösung anzubieten nach der Sie suchen.
