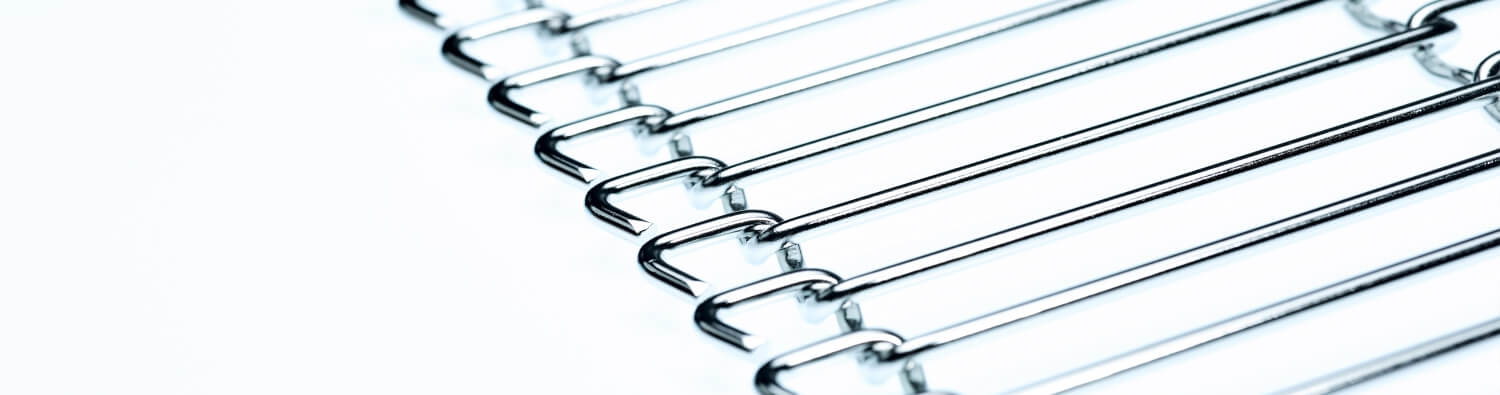

Flat-Flex^® Fördergurte und Förderbänder im Stabgeflecht Design

Verbinden eines Flat-Flex® mit einfacher Kante

Abbildung A

Abbildung B

Schritt 1 - In der Mitte das Endlosmachen anfangen

• Ziehen Sie die beiden Enden des Drahtes aus der Mitte des Gurtes heraus zu den Auslaufkanten.
• Beachten Sie, dass die Kanten des Drahtes in die gleiche Richtung wie der Rest des Gurtes zeigen (wie in Abbildung A). Wenn das nicht der Fall ist, stellen Sie sicher, dass der Draht nicht auf der Förderanlage nach hinten eingezogen wird.
• Legen Sie den Strang zwischen die beiden Gurtenden und achten Sie darauf, dass die Kantenösen in die gleiche Richtung wie der Gurt zeigen (Damit der Strang richtig flach aufliegt, muss er mit „dem-Gesicht-nach-oben“ liegen. Wenn Sie den Strang doch verkehrt herum eingebaut haben, werden Sie das sehr schnell feststellen und dürfen noch mal von vorne anfangen).
• Biegen Sie den Strang von beiden Seiten soweit, um ihn in die beiden Maschen links und rechts von der Mittelmasche einzuführen (Maschen B und D in Abbildung A).
• Führen Sie den Strang in die Mittelmasche des gegenüberliegenden Gurtendes (Masche 3 in Abbildung B).
• Ziehen Sie die Enden des Stranges durch, bis die Mittelmasche in Ihrer vorgegebenen Position „einrastet“ (Sie sollten den Strang in Ihre Richtung ziehen.).
• Benutzen Sie Zangen oder das WireBelt Begradigungswerkzeug, um den Draht in der Mittelmasche zu begradigen (Wenn die Mitte erst einmal verbunden ist, können Sie die Schnüre, die den Gurt zusammen halten, entfernen).

Abbildung C

Abbildung D

Schritt 2 – Den Draht in eine Richtung einflechten

• Biegen Sie ein Ende des Drahtes hoch und führen Sie ihn um die an der letzten zur Kante liegenden Z-Biegung, die Ihnen am nächsten liegt (Masche 5 in Abbildung C). Verhindern Sie den Draht an der Z-Biegung zu biegen.
• Biegen Sie den Draht Richtung Mitte und Führen Sie ihn um die nächste Z-Biegung in Richtung Mittelmasche ein (Masche D in Abbildung D).
• Ziehen Sie den Draht durch die Masche und begradigen Sie ihn mit einer Zange.
• Wiederholen Sie diese drei Schritte, bis Sie die Aussenkante des Gurtes erreichen.
• Mit einer Zange verbinden Sie die Abschlußkante des Drahtes mit der Abschlußkante des Gurtes (auf der Ihnen abgewandten Seite).
• Verbinden Sie nun auch die Abschlußkante der Ihnen zugewandten Gurtseite mit der Abschlußkante des Drahtes.
• Begradigen Sie den Draht mit einer Zange.

Abbildung E

Abbildung F

Abbildung G

Schritt 3 - Den Draht in die andere Richtung einflechen

• Wiederholen Sie die einzelnen Schritte in die entgegen gesetzte Richtung, um die andere Hälfte des Gurtes zu verbinden (Abbildung C bis G).
• Wenn Sie einen neuen Draht installieren, sind Sie mit dem verbinden fertig.

Schritt 4 – Kontrollieren Sie die Ausrichtung des Antriebszahnrades

• Zwischen den Zahnrädern (und/oder den Rohlingen) und den Kanten der Z-Biegung sollte immer ein Mindestabstand von 4.76 mm sein.
• Kontrollieren Sie die Ausrichtung der Kettenradzähne an einer geraden Kante (nur notwendig, wenn die Kettenräder nicht formschlüssig mit der Antriebswelle sind).

Schritt 5 - Kontrollieren Sie den gesamten Gurtkreislauf

• Die Z-Biegungen dürfen nirgendwo irgendeinen Teil der Maschine berühren (das schließt die Abschlußrollen, Gleitleisten, Transfer Schienen oder die Messerkante ein).
• Wenn nötig bitte entsprechend anpassen.

Schritt 6 – Spannung anpassen

• Flat-Flex® ist ein Gurt mit geringer Spannung. Bitte nur eine minimale Spannung anwenden. Entsprechend genug, dass die Antriebszahnräder am Gurt einrasten.
• Lassen Sie den Gurt laufen und kontrollieren Sie dabei, ob er „glatt“ läuft.
• Hinweis: Zu viel Spannung verursacht frühzeitigen Gurtschaden

Verbinden eines Flat-Flex® mit Zahnradkante

Abbildung A:

• Biegen Sie sanft den Verbindungsdraht mittig in der letzten Masche vor der Zahnradkante.
• Fügen Sie das Ende des Verbindungsdrahtes an der Ihnen zugewandten Kante in die Zahnradkante ein. Sie müssen dabei den Gurt drehen, damit sich die Zahnradkante richtig einfügt.

Abbildung B:

• Führen Sie die Spitzzange von der Unterseite kommend ein, greifen Sie sich die Mitte der Zahnradkante und ziehen Sie sie in die richtige Position.
• Begradigen Sie die erste Biegung.

Abbildung C:

• Drücken Sie den Gurt in der Mitte in der letzten Maschenreihe runter.
• Dann den Draht drehen, so dass man das Ende von unterhalb in die letzte Masche der gegenüberliegenden Kante einflechtet.
• Haken Sie die Zahnradkante über die letzte große Z-gebogene Masche.

Abbildung D:

• Verbinden Sie mit der Hilfe der Zangen die Enden des Verbindungsdrahtes an der Zahnradkante des Ihnen zugewandten Gurtes.

Abbildung E:

• Mit der Hilfe der Zangen verbinden Sie die von Ihnen abgewandte Kante mit dem Verbindungsdraht.
• Verbinden Sie die Ihnen gegenüber liegende Kante des Gurtes auf die gleiche Weise, nur spiegelverkehrt.
• Begradigen Sie alle Drähte im Gurt.



Zur freundlichen Erinnerung

Hinweis

Wie mache ich Verbindungsclips

• 2 verschiedene Zangen und ein paar Drahtschneider

• Ein-Maschenclips
• Drei-Maschenclips
• Doppelösenenden

Installieren von Verbindungsclips

Verbindungsclips (auch Splice Clips genannt) gibt es in zwei Varianten: 1-maschige und 3-maschige Clips. Der 3-maschige Clip ist deutlich stärker, da sein Zentrum, wie beim verbinden mit einem Stab, in die Mitte des Gurtes geflochten wird. Wann immer es möglich ist, eine stärkere Verbindung zu schaffen und somit die Abstandslücken zu minimieren, sollten diese zwei Varianten zusammen genutzt werden.

Beispiel: Ein 7-maschiger Gurt könnte mit einem 3-maschigen Verbindungsstück verbunden werden, während ein 9-maschiger Gurt wiederum mit einem 1-maschigen und zwei 3-maschigen Verbindungsstücken verbunden werden kann. (Siehe Zeichnung unten).

Wie viele Clips Sie für Ihren Gurt verwenden sollten entnehmen Sie bitte folgender Auflistung.


Wichtiger Hinweis:

1. Zwei verschiedene Abschlußösen aus benachbarten Clips können nicht an der gleichen Z-Biegung angebracht werden. Es ist nur ein Verbindungsclip mit Abschlußöse pro Z-Biegung zulässig.
2. Hat ein Gurt auf Grund von Müdigkeitserscheinungen an einer oder mehreren Stellen Schaden genommen, versuchen Sie bitte nicht, diesen zu reparieren. Installieren Sie bitte einen neuen Gurt. Ebenso sollten Sie gebrauchte Gurte nicht für Reparaturzwecke aufheben, da diese durch den Gebrauch schon geschwächt sind. Erwerben Sie ein paar extra Meter von einem neuen Gurt, die dann speziell für Reparaturzwecke genutzt werden.

Beispiel:

1. BEVOR SIE MIT DEM VERBINDEN ANFANGEN

• Planen Sie die Anzahl, Art und Anordnung der Verbindungs-Clips, indem Sie die Clips vorher am Gurt in Position legen.
• Stellen Sie sicher, dass nicht zwei Abschlußkanten an der gleichen Z-Biegung angehakt werden und dass alle Abschlußkanten entgegen die Laufrichtung zeigen.

2. FANGEN SIE BEIM VERBINDEN MIT DER MITTLEREN MASCHE AN

• Fangen Sie mit den passenden Verbindungs-Clip in der mittleren Masche an und arbeiten Sie sich nach außen an die Kante vor.
• Wenn Sie nur einen einzelnen Verbindungsclip anbringen, verwenden Sie eine Spitzzange um den Verbindungs-Clip zu klemmen und haken Sie die beiden Enden um die Z-Biegung an einer der beiden Seiten der mittleren Masche.
• Wenn Sie einen 3-maschigen Clip nehmen, biegen Sie das Verbindungsstück in der Mitte und fügen Sie die Enden in die beiden Maschen links und rechts davon ein.
• Dann fügen Sie die Enden in die mittlere Masche an der gegenüber liegenden Kante ein und ziehen Sie sie durch, bis sich die Masche in der Mitte einhakt.
• Greifen Sie mit der Spitzzange die Abschlußkante, biegen den Draht nach oben und haken ihn um die Z-Biegung an der gegenüber liegenden Kante des Gurtes ein. Wiederholen Sie den Vorgang mit der anderen Seite des Drahtes.
• Glätten Sie den Draht mit einer Zange.

3. INSTALLIEREN SIE DEN NÄCHSTEN VERBINDUNGS-CLIP AN DER AUSSENKANTE

Falls ein 1-maschiger Verbindungs-Clip verwendet wird:

• Entfernen Sie die Kabelbinder, die die Kanten zusammen halten.
• Fügen Sie den Verbindungs-Clip durch die Ihnen zugewandten liegende Gurtkante.
• Verbinden Sie die Abschlußkante mit dem Verbindungs-Clip.
• Greifen Sie die Abschlußkante mit der Zange und haken Sie das Ende der Abschlußkante um die anliegende Abschlußkante und der ersten Z-Biegung an der Ihnen abgewandt liegenden Kante.

Falls ein 3-maschiger Verbindungs-Clip verwendet wird:

• Entfernen Sie die Kabelbinder, die die Kanten zusammen halten.
• Biegen und fügen Sie von der Kante aus den Verbindungs-Clip um die zweite Masche, fügen Sie dann die Enden in die entgegen gesetzte Kante des Gurtes. Dies führen Sie durch bis der Draht einrastet.
• Mit Hilfe von Zangen verbinden Sie die Außenmasche mit dem Verbindungs-Clip. Dann greifen Sie das Ende des Clips und haken es um die angrenzende Abschlußkante. Haken Sie auch die gegenüber liegende Kante an die angrenzende Z-Biegung.
• Begradigen Sie den Draht mit Zangen oder dem WireBelt Drahtbegradiger (Eddy Wire Straightener).

4. DEN VERBINDUNGS-CLIP AUF DER GEGENÜBERLIEGENDEN KANTE ANBRINGEN

• Verbinden Sie die gleiche Art von Verbindungs-Clip an der gegenüberliegenden Kante auf die gleiche Weise.

5. BRINGEN SIE DIE ÜBRIGEN VERBINDUNGS-CLIPS AN

• Bringen Sie die übrigen Verbindungs-Clips entsprechen über den Gurt verteilt an. Auf beiden Seiten der Mittelmasche sollten immer exakt die gleiche Anzahl und Art des Verbindungs-Clips verwendet werden.

6. DEN GURT WIEDER SPANNEN

• Wenn Sie Alles ordnungsgemäß durchgeführt haben, spannen Sie den Gurt und führen Sie einen Probelauf durch.

EZ-Splice® Anleitungen zum Verbinden des Gurtes

Von Ihnen benötigte Werkzeuge

• Schutzbrille
• EZ-Splice Draht
• EZ-Splice Profilzange

Schritt 1

Platzieren Sie den EZ-Splice Verbindungsdraht zwischen die beiden Enden des Gurtes, der zusammengefügt werden soll. Richten Sie nun die Maschen des Verbindungsclips an den Maschen des Gurtes aus.

ABBILDUNG A

Achten Sie darauf, dass die Schnittkante des EZ-Splice Verbindungsdrahtes nach unten zeigt (Siehe Abbildung A).

Schritt 2

Sobald die beiden Enden des Gurtes und die Maschen des EZ-Splice Verbindungsdrahtes ausgerichtet sind, haken Sie den Draht mit einer Drehbewegung in die Abschlußkanten ein, wie Sie in der Grafik sehen können.

Drehen Sie den Draht in den Gurt.

Haken Sie die Abschlusskante in Ihre Position.

Wiederholen Sie dies auf der anderen Seite.


Schritt 3

EZ-Splice mit beiden Abschlußkanten eingehakt.

Drehen Sie den EZ-Splice um 180°.

Zum Verbinden fügen Sie die zweite Masche des EZ-Splice Drahtes mit einer Drehbewegung in die zweite Masche des Gurtes und wiederholen Sie den Vorgang bis zum Ende.

Jetzt ist die untere Hälfte der Verbindungsstelle fertig.


Schritt 4

Wenn die untere Hälfte über die ganze Breite des Gurtes in die vorgesehenen Maschen eingehakt ist, drehen Sie den EZ-Splice Draht um 90° nach oben, wie auf der Grafik zu erkennen ist.

Drehen Sie den EZ-Splice Draht um 90° nach oben

Nehmen Sie die obere Hälfte des Gurtes und haken Sie die erste Masche in die erste Masche des EZ-Splice Drahtes ein.

Haken Sie die erste Masche ein.

Wiederholen Sie den Vorgang mit jeder zweiten Masche.

Nun sind die Verbindungen an der richtigen Stelle, und Sie können Ihren EZ-Splice Verbindungsdraht mit der EZ-Splice Profilzange fixieren.

Draht richtig platziert.

Schritt 5

Legen Sie die abgeschrägte Kante des Bits in den Backeneinschub, drücken Sie diesen mit dem Finger rein, bis es durch ein klicken eingerastet ist. Achten Sie darauf, den richtigen Bit zu nehmen.

Passen Sie zum Verbinden die Bit-Nummer der Gurtmasche an.

Schritt 6

Fangen Sie in der Mitte des Gurtes mit der Klemmverbindung an, indem Sie die Unterkiefer der Profilzange in den Verbindungsdraht führen. Führen Sie den Draht in die dafür vorgesehene Rille an dem Unterkiefer der Profilzange und pressen Sie sie zusammen. Zur Gurtaußenseite gehend, führen Sie den Unterkiefer in die nächste Verbindungsbiegung und pressen wieder den Draht an der Z-Biegung zusammen. So verfahren Sie ebenfalls mit den anderen Z-Biegungen.

WIederholen Sie den Vorgang bis zum Ende.

Leitfaden zur Fehlerbehebung
